Bể bàng quang bọt
Mô tả chức năng
Bể bàng quang PRl-SAFETY là bình chịu áp bằng thép acarbon chứa một bàng quang ngăn cách bằng chất đàn hồi giữa nước và bọt cô đặc. Bàng quang cho phép áp lực nước được truyền vào chất cô đặc bọt mà không cần hai chất lỏng trộn lẫn với nhau.
Bộ điều khiển khẩu phần PRl-AN TOÀN, như được mô tả trong một bảng ngày riêng biệt, tạo ra sự sụt giảm áp suất nước bằng cách giảm tiết diện nơi dòng nước đi qua nó. Khi áp suất cô đặc bọt cao hơn áp suất tại bộ điều khiển, bọt bắt đầu chảy về phía nước và trộn ở tốc độ đã hiệu chuẩn, phụ thuộc vào tốc độ dòng nước.
Đặc điểm xây dựng

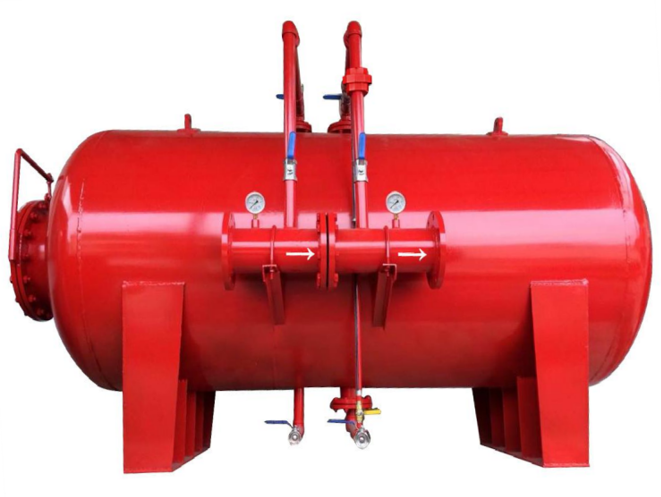

- Loại đứng trên chân hoặc loại ngang trên yên xe. Chân và yên xe có lỗ cố định.
- Áp suất thiết kế 175 psi(12 bar).
- 100% được kiểm tra áp suất theo quy chuẩn thiết kế áp dụng nhưng không nhỏ hơn 251 psi. Đường ống nước và bọt (thép không gỉ là tùy chọn)
- Máy hàn các đường nối tròn và dọc để có chất lượng và độ bền tối đa
- Các vấu nâng được hàn để vận hành dễ dàng
- Các vấu nâng được hàn để vận hành dễ dàng
- Van giảm nhiệt được cung cấp ở phía nước
- Thiết bị bồn chứa có lớp bảo vệ bên trong tại bất kỳ lỗ mở nào để đảm bảo không gây hư hỏng cho thùng chứa
- bàng quang. Bảng tên bằng vật liệu chống ăn mòn.
- Giá đỡ bảng tên để tránh sự ăn mòn không bị phát hiện trên vỏ bình phía sau tấm
Tùy chọn:
- Lựa chọn khẩu phần trộn 3% và 6%
- Kích thước mặt bích: Theo yêu cầu của khách hàng từ 2 1/2" inch -8 inch
- Tốc độ dòng chảy: Theo yêu cầu của khách hàng
NGÀY THIẾT KẾ TIÊU CHUẨN.
Áp suất thiết kế: 175 psi(12 bar)
Áp suất thử: 251 psi(17,3 bar)
Công suất: xem bảng

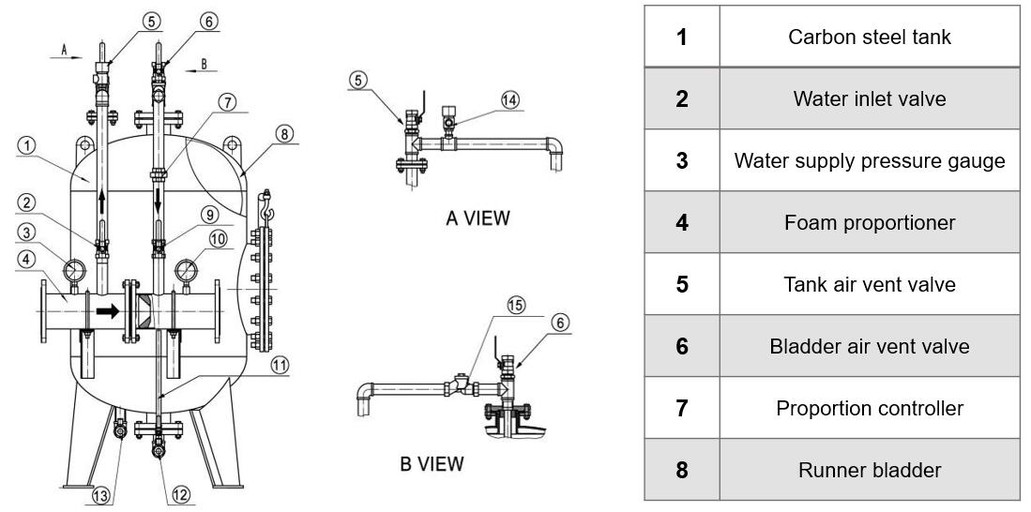

Hai thiết kế khác nhau của túi xốp, nội dung Danh sách:
Thiết kế A:
|
Dung tích |
L |
W |
H |
H |
D |
|
500L |
920 |
1145 |
1820 |
860 |
810 |
|
1000L |
1190 |
1345 |
2100 |
890 |
1010 |
|
1500L |
1290 |
1440 |
2410 |
900 |
1105 |
|
2000L |
1400 |
1545 |
2610 |
900 |
1212 |
|
2500L |
1525 |
1647 |
2720 |
915 |
1312 |
|
3000L |
1620 |
1805 |
2855 |
930 |
1416 |
|
4000L |
1830 |
2010 |
2875 |
970 |
1616 |
|
Dung tích |
L |
W |
H |
H |
D |
|
1000L |
1955 |
1250 |
1540 |
930 |
910 |
|
1500L |
2230 |
1350 |
1640 |
930 |
1010 |
|
2000L |
2485 |
1450 |
1740 |
930 |
1112 |
|
2500L |
3010 |
1450 |
1740 |
930 |
1112 |
|
3000L |
3040 |
1610 |
1880 |
960 |
1216 |
|
4000L |
3430 |
1710 |
1980 |
960 |
1316 |
|
5000L |
3670 |
1810 |
2080 |
960 |
1420 |
|
6000L |
3830 |
1910 |
2180 |
960 |
1520 |
|
7000L |
3935 |
2010 |
2280 |
960 |
1620 |
|
8000L |
4300 |
2010 |
2280 |
960 |
1620 |
|
10000L |
4625 |
2220 |
2480 |
960 |
4625 |
Ứng dụng:
Bể bàng quang PRl-SAFETY cùng với bộ điều khiển khẩu phần tạo thành một hệ thống cân bằng áp suất dùng để trộn nước và bọt chữa cháy với nhau để tạo ra môi trường chữa cháy hiệu quả nhằm trộn nước và bọt chữa cháy với nhau để tạo ra môi trường chữa cháy hiệu quả.
Công nghệ bể chứa bàng quang là một phương pháp trộn chính xác và đáng tin cậy được áp dụng rộng rãi trong ngành chữa cháy. Phương pháp này cho phép khẩu phần nước/bọt duy trì ổn định bằng cách tự động điều chỉnh tốc độ dòng chảy thay đổi và điều kiện áp suất có thể xảy ra trong quá trình vận hành hệ thống.
Tính năng này làm cho bể bàng quang đặc biệt phù hợp với nhiều hệ thống nguy hiểm, hệ thống phun nước và bất kỳ hệ thống nào khác hoạt động trong các điều kiện áp suất và lưu lượng thay đổi, không thể dự đoán được.
